[Chapter 02] 네트워크 분류와 계층 모델

---

1️⃣ 네트워크 용어 이해하기

🩶 네트워크 관련 용어

• bps: 네트워크 전송 속도 (초당 몇 비트 전송?)
• Hz: 1초 동안 몇 번의 상태가 변했는지 나타내는 단위 (주파수의 단위)

🩶 네트워크 분류

1. 통신 방향에 따라

• 단방향 통신
  • 한쪽 방향으로만 통신
  • 모스부호, 라디오
• 양방향 통신
  • 양쪽 방향으로 통신
  • 대부분 통신 시스템
• 반양방향 통신
  • 양방향 통신 (but 한 순간은 단방향)
  • 무전기

2. 통신 대상에 따라

• 유니 캐스트
  • 1대 1
  • 전화
• 브로드캐스트
  • 1대 다 (불특정)
  • 라디오, tv
• 멀티캐스트
  • 1대 다 (특정)
  • 그룹 화상 회의

---

2️⃣ 계층 모델

🩶 계층 모델의 이해

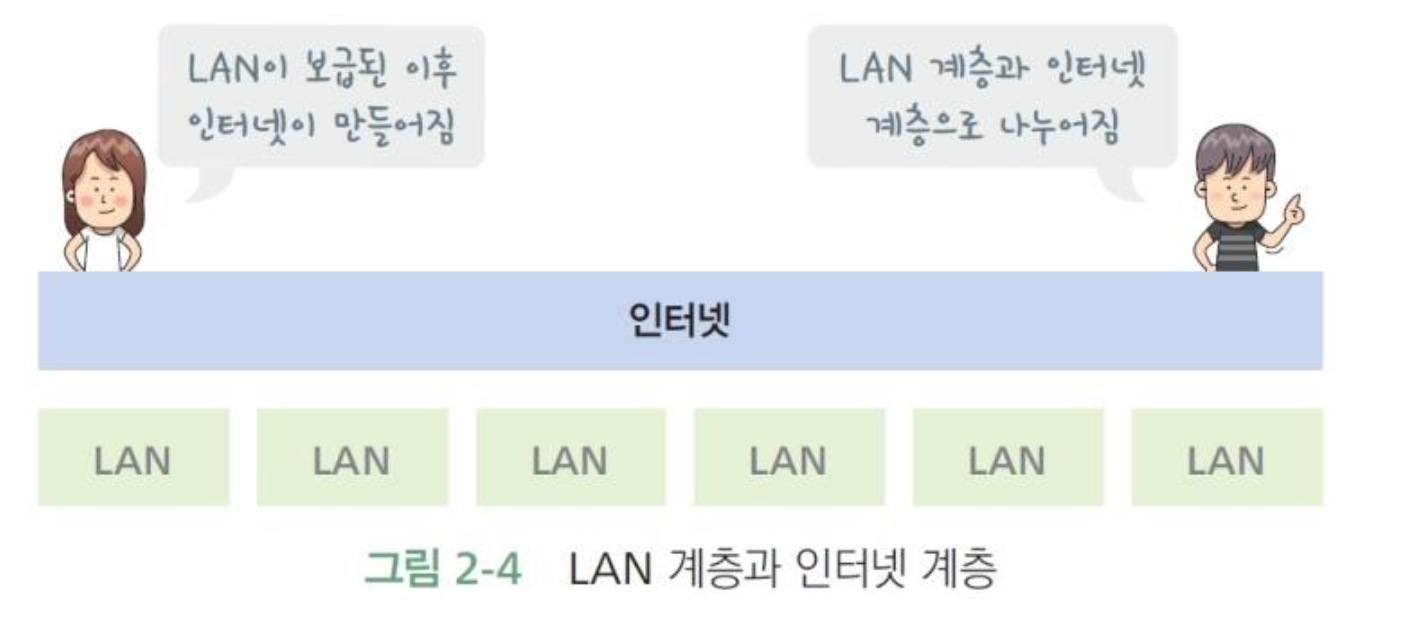

• 네트워크는 2개 계층으로 구성
• 좁은 지역을 연결 하는 LAN + LAN 여러개로 하나의 네트워크 구성한 인터넷

• LAN 구성
  • 노드를 물리적으로 연결하는 계층 + 흐름제어, 에러처리하는 프로토콜
• 인터넷 구성
  • 네트워크끼리 연결해서 데이터 전송하는 부분 + 흐름제어, 에러처리하는 부분
• 총 5계층

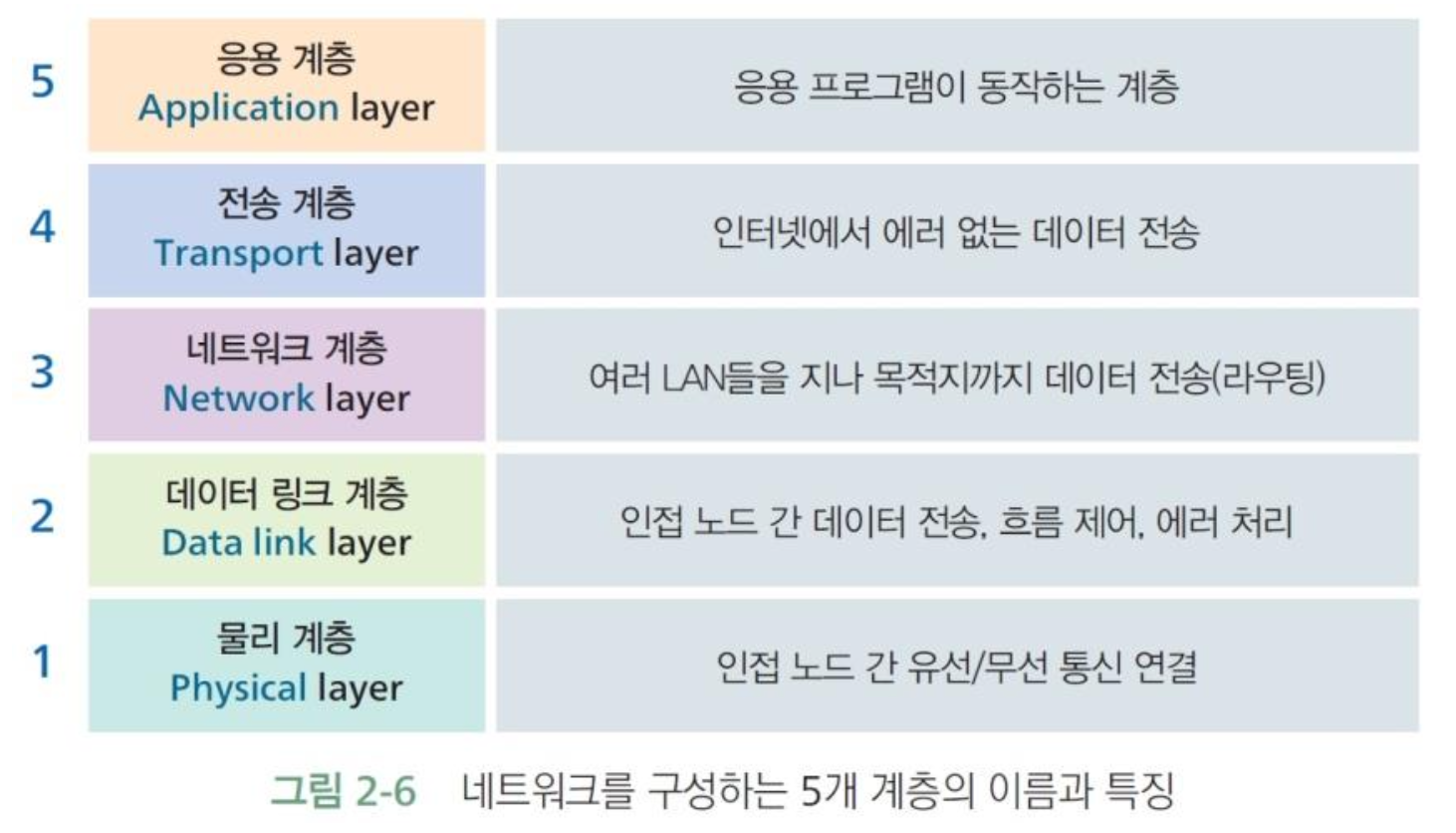

🩶 각 계층의 역할

• 물리 계층, 데이터 링크 계층, 네트워크 계층, 전송 계층, 응용계층
• 각 계층은 상위 계층 작업 모름 (각 계층은 독립적)
• 각 계층은 같은 계층끼리만 통신 (개념적으로)

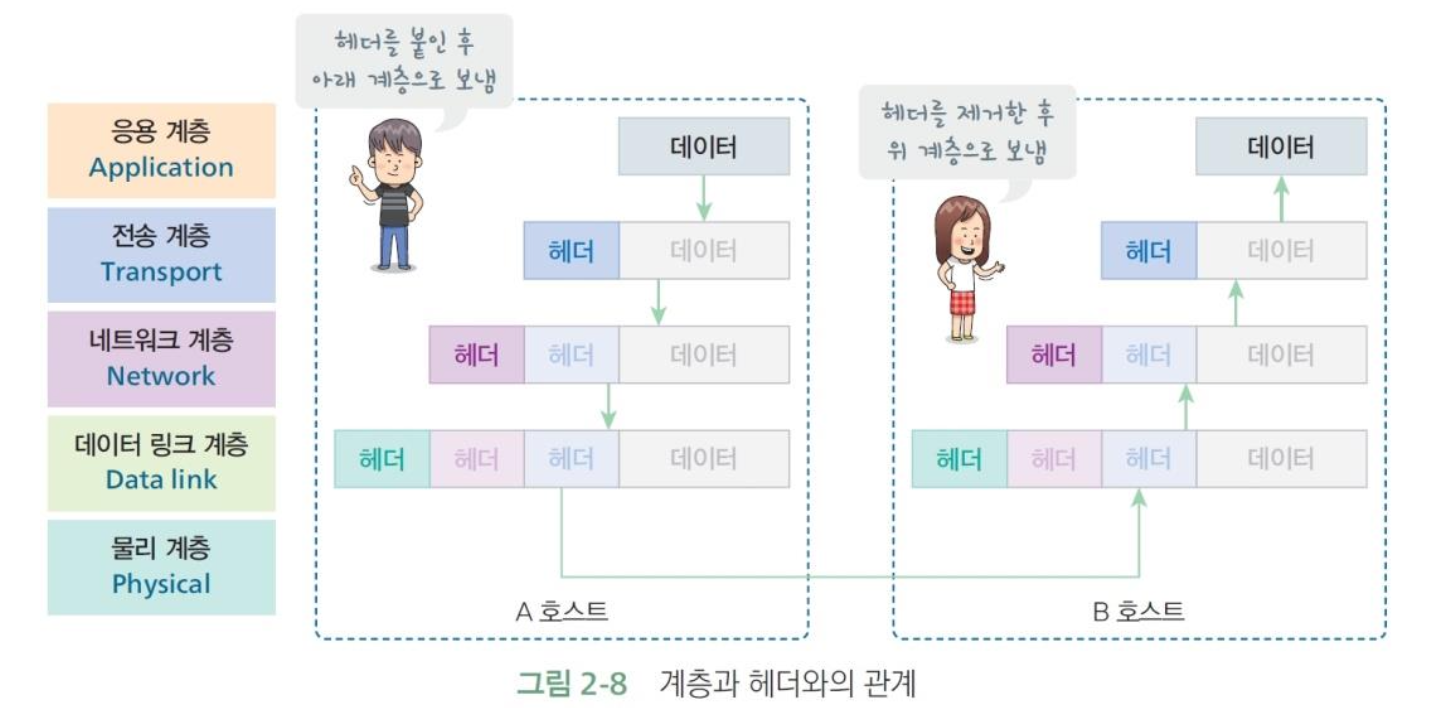

🩶 헤더

• 헤더: 데이터 전송을 위해 추가되는 자료구조
• 각 기능별로 필요한 내용을 담음
• 택배 박스에 내용 기입 역할
• 하위 계층으로 내려 갈 때: 각 계층마다 자기 고유 헤더 붙임
• 상위 계층으로 올라 갈 때: 자신이 쓴 헤더 떼고 올려보냄
• 헤더+데이터 = 하나의 데이터로 처리 → 캡슐화

🩶 모듈화

• 모듈화: 네트워크와 같이 하나의 덩어리를 여러 개의 모듈 형태로 나누는 것
• 장점: 여러 모듈로 나눠서 수정이 필요한 모듈만 수정 가능
• 계층별 데이터 단위
  • 응용: APDU
  • 전송: TPDU
  • 네트워크: 패킷
  • 데이터 링크: 프레임
• 계층별 주소 체계
  • 응용: 웹 수조, 이메일 주소
  • 전송: 포트 번호
  • 네트워크: IP 주소(v4. v6)
  • 데이터 링크: MAC 주소 (기기마다 들어간 주소)

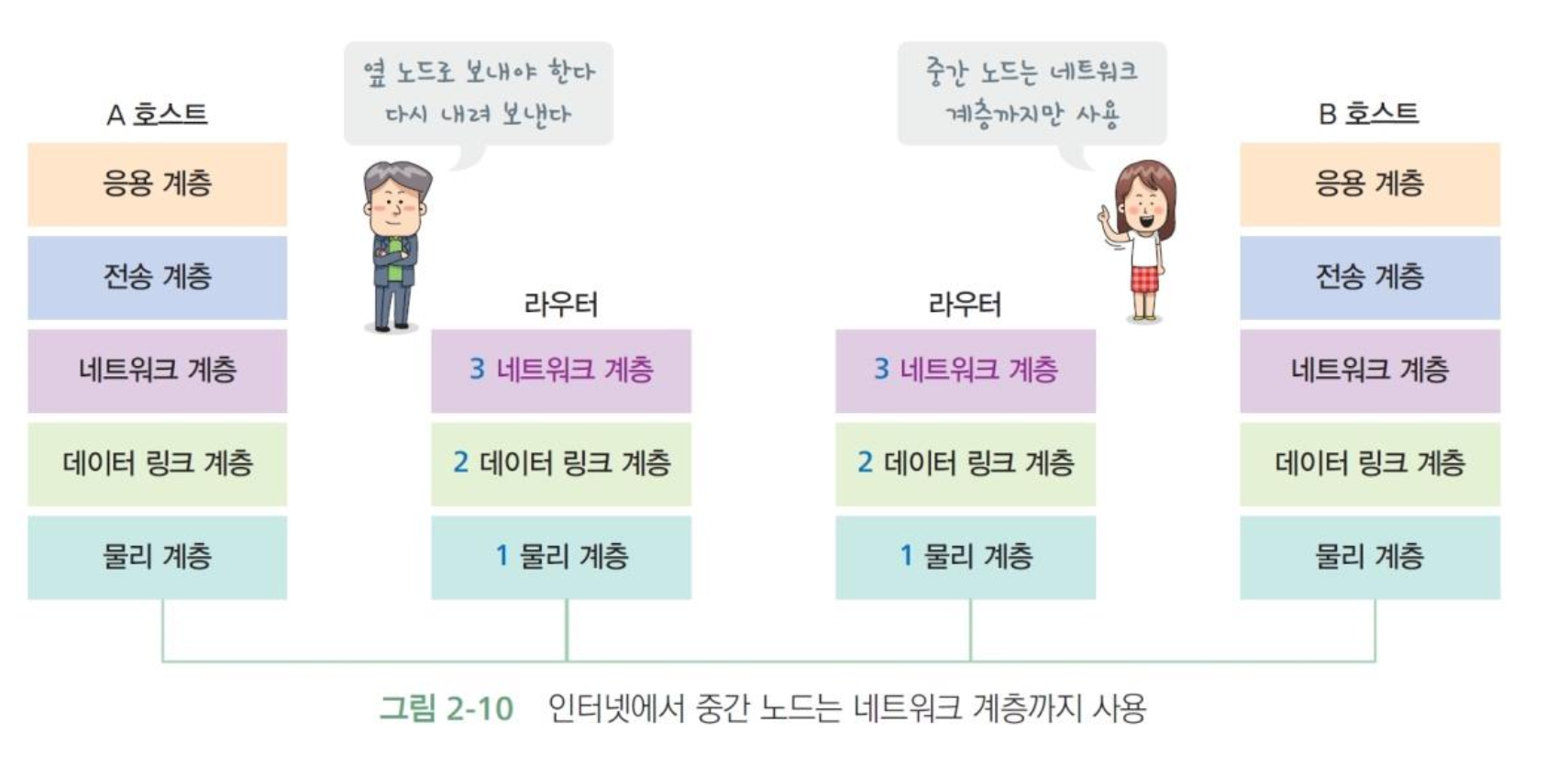

🩶 인터넷에서 계층의 역할

• 라우터 (인터넷의 중간 노드): 네트워크를 연결하는 장치
  • 한쪽 LAN에서 다른 LAN으로 데이터 전송
• 물리, 데이터 링크, 네트워크 계층 (3개) 만 사용

🩶 계층별 장비

• 계층별 사용 장비
  • 네트워크: 라우터
  • 데이터 링크: 브릿지, 스위치
  • 물리: 리피터, 허브

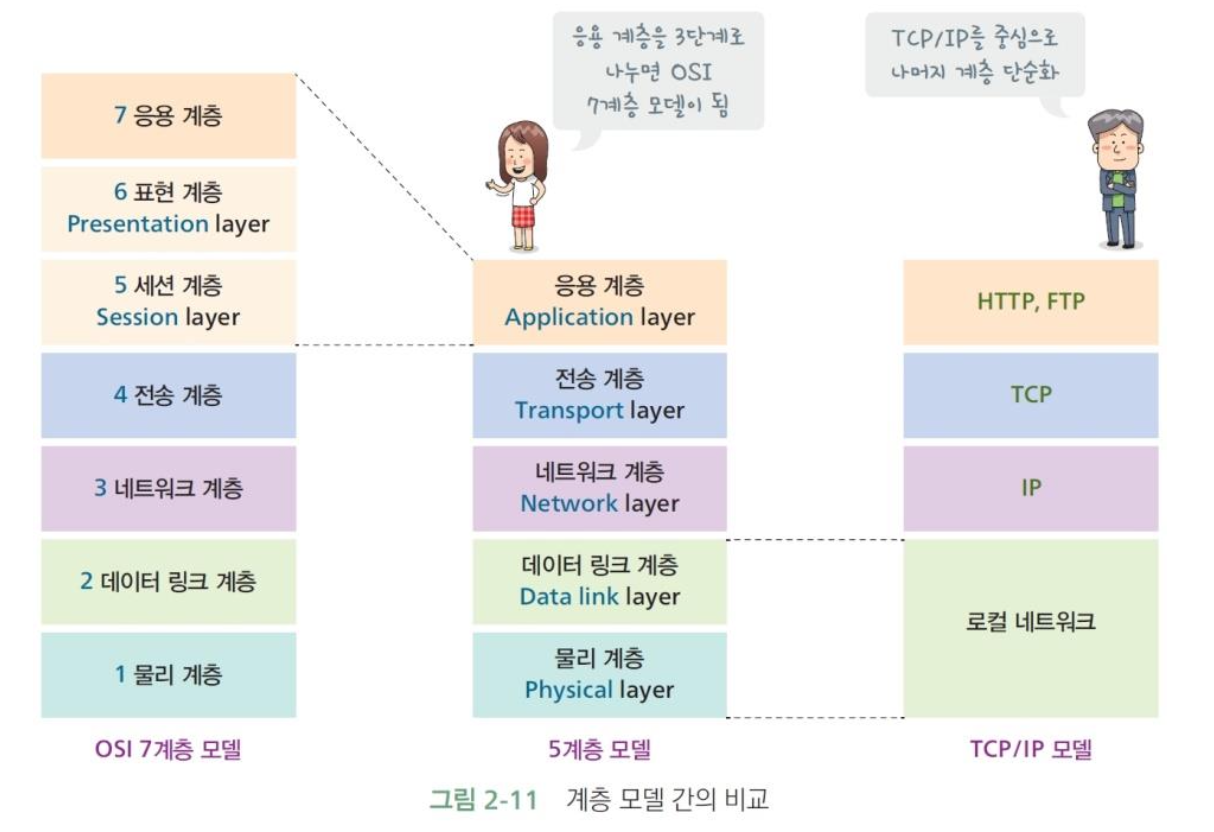

🩶 OSI 7개 계층

• ISO에서 네트워크 모델로 개발함
• 5계층 모델에서 응용 계층을 3개의 계층으로 분리 (총 7개)
• TCP/IP 모델: LAN 계층을 하나의 덩어리로 처리 (많이 사용)

---

💻 Reference

데이터통신과 네트워킹 | 조성호 - 교보문고
